Hallo Freunde der Sonne,
in diesem kurzen Beitrag geht es darum festzuhalten wie eine APC bzw. Schneider-Elektrik-USV aktualisiert werden kann.
Grund bei uns: Die „Network Management Card“ kurz NMC war vom Webserver her veraltet und wurde im Browser nicht mehr aufgerufen.
APC/Schneider – Firmware Update
Quelle
Ablauf
- Aufruf der APC über einen alten Browser (bei uns Firefox Portable 31)
- Überprüfung der Version
- Aktivieren des FTP-Servers auf der NMC
- Aktivieren von SNMPv1/v3 auf der NMC
- Entpacken und Upgrade via Firmware Upgrade Utility
- Deaktivieren nicht benötigter Dienste
Notiz vorweg
Obwohl von APC/Schneider Elektrik angemahnt wurde, dass die Konfiguration der NMC bei einem Update von FW-Version 5 auf 6 verloren geht, konnten wir das nicht feststellen.
Unsere IP/Sicehrhetiskonfiguration etc. sind nach dem Update erhalten geblieben.
1. Aufruf der APC über einen alten Browser (bei uns Firefox Portable 31)
In Abbildung 1 kann der Fehler gesehen werden, falls die verfügbaren Verschlüsselungsalgorithmen nicht mehr für den Browser ausreichen.
Ansonsten kann natürlich auch ohne alte Portable-Version forgefahren werden.

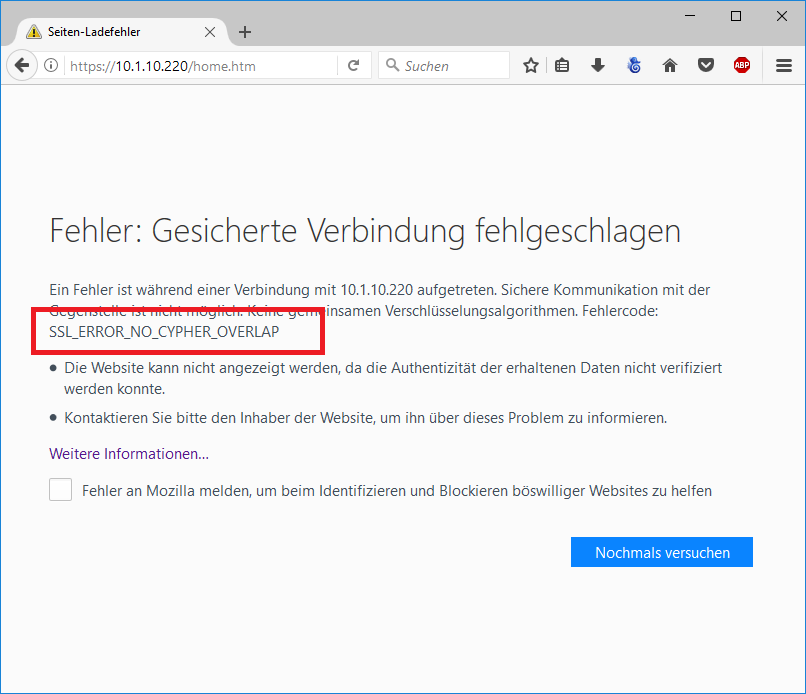

Abbildung 1: NO-CYPHER_OVERLEAP
2. Überprüfung der Version
Hierzu bitte unter „Administration/General/About“ gehen.
Der Firmware-Updates von APC sollte sich nach der Model-Nummer richten.

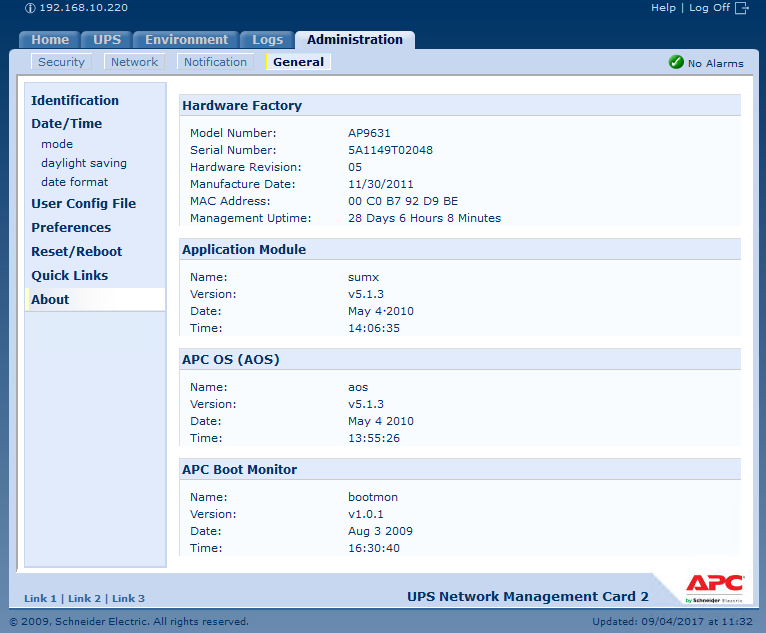

Abbildung 2: APC NMC Model-Number
3. Aktivieren des FTP-Servers auf der NMC
Bitte unter „Administration/Network/FTP server“ den FTP-server aktivieren. (siehe Abbildung 3)

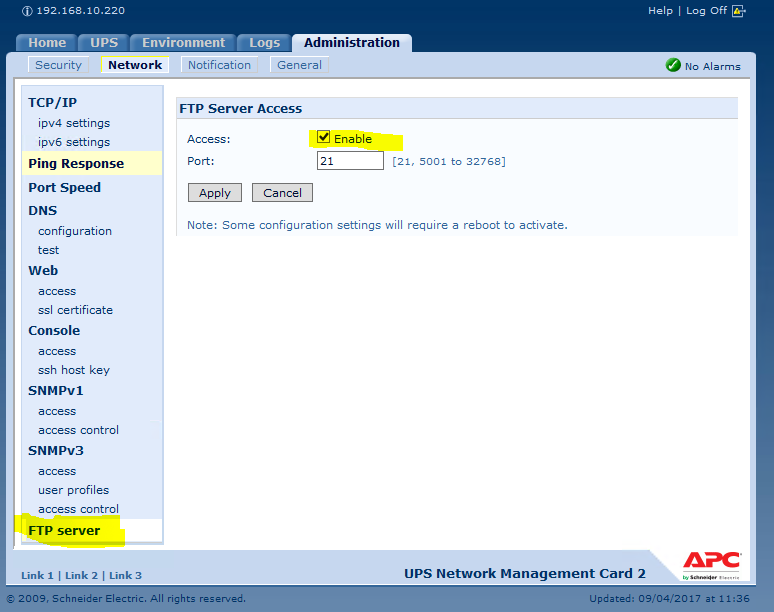

Abbildung 3: APC FTP-Server aktivieren
4. Aktivieren von SNMPv1/v3 auf der NMC
Bitte unter „Administration/Network/SNMPv1/access“ sowie „Administration/Network/SNMPv3/access“ die SNMP-Funktionen freigeben. (siehe Abbildung 4)
Nachdem nun alle Dienste konfiguriert sind bitte die NMC neustarten. (siehe Abbildung 5)

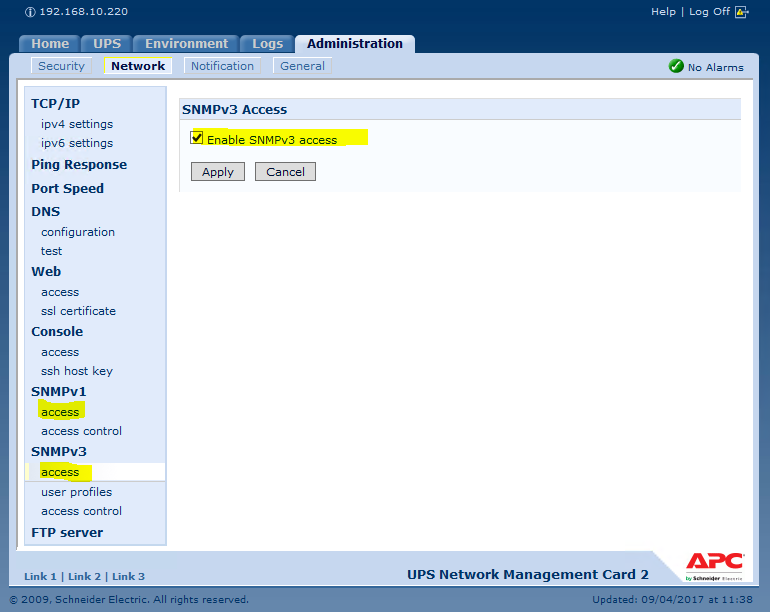

Abbildung 4: SNMPv3 aktivieren

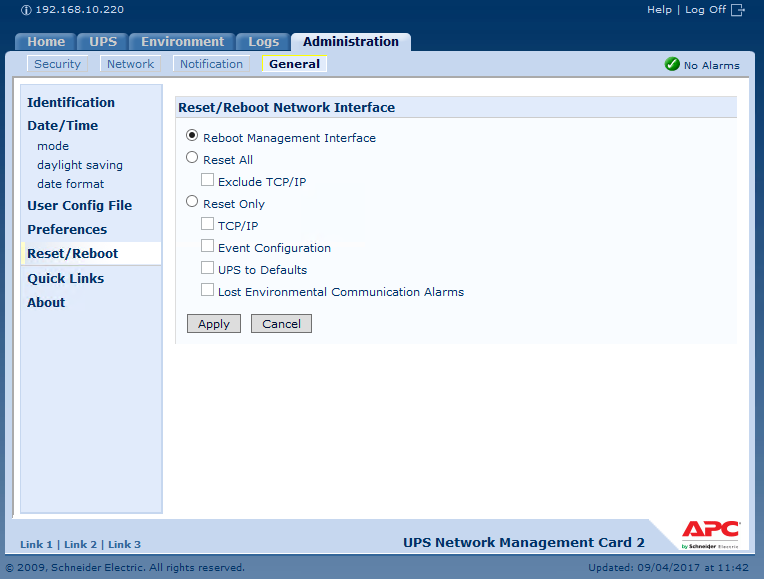

Abbildung 5: Neustart der NMC
5. Entpacken und Upgrade via Firmware Upgrade Utility
WICHTIG: Bitte direkt aus dem Netzwerk ausführen, ansonsten kann es Probleme bei der Erkennung der USV geben.
Bitte die aktuelle Firmware von APC herunterladen und dann einfach entpacken, danach kann das Programm direkt gestartet werden.
Danach die IP und Anmeldedaten eingeben und das Update durchführen lassen. (siehe Abbildung 6)

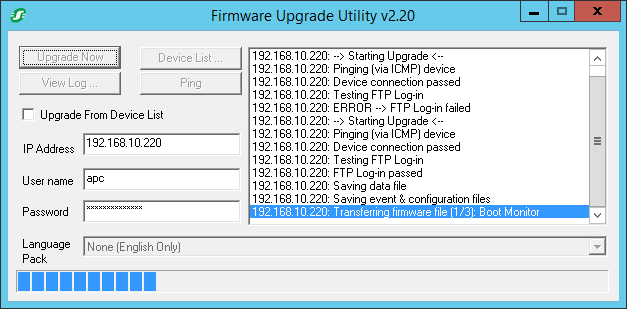

Abbildung 6: Firmware Upgrade Utility
6. Deaktivieren nicht benötigter Dienste
Danach bitte aufräumen und nicht benötigte Dienste wieder einschränken.
Abbildung 7: Deaktivieren nicht benötigter Dienste (FTP, SNMPv3)
