Hallo Freunde der Sonne,

in diesem Beitrag geht es darum einen LANcom Switch so zu konfigurieren, dass er VLAN-Tags auf Uplink-Ports an Router oder andere Switche „tagged“ (markiert) weiterleitet.

LANcom Switch-Trunks (VLAN-Weiterleitung)

Dieser Beitrag sollte alle Klarheiten beseitigen bei der Konfiguration von VLANs, wobei der Spezialfall LAncom gleich mit abgedeckt wird.

1. Konfiguration VLANs
2. Konfiguration Porttyp für VLANs
3. Trunk/Hybrid/Access-Porteinstellung

Kurze Begriffsklärung im Vorhinein:
ACCESS-Port = nur das physikalische VLAN (PVID) wird bedient
HYBRID-Port = das physikalische VLAN sowie tagged-VLANs werden bedient
TRUNK-Port = alle Pakete werden für die Übertragung zu einem anderen Switch/Router getagged



1. Konfiguration VLANs

Relativ einfach durchgeführt, bitte gehe auf folgenden Bereich:
„Configuration/VLAN/VLAN Membership“ und verwende „Add New VLAN“.Danach einfach die ID, den Namen und die zugeordneten Ports angeben.
(im Gegensatz zu anderen Herstellern sind alle Ports bei denen die PVID nicht mit dem VLAN übereinstimmt tagged – Funktionsweise ist aber bei allen Herstellern gleich)

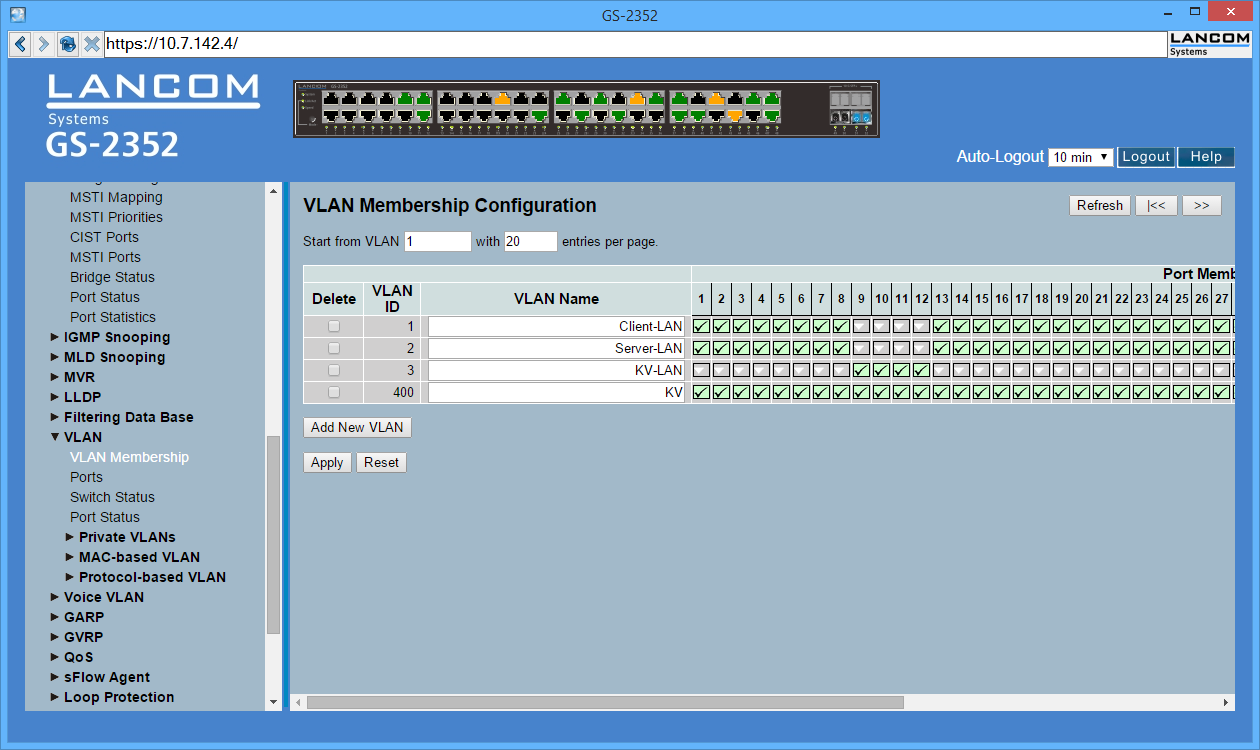

Abbildung 1: LANcom Switch VLANs

2. Konfiguration Porttyp für VLANs

Nun kommen wir zu dem meiner Meinung nach etwas ungünstigen Standardwert im Switch,
die Funktionsweise der Ports für die VLAN-Verarbeitung.

NORMAL = Unaware, BENÖTIGT = C-port (einfache VLAN-Prüfung)

Ohne weiteren Stress sollte bei einem leeren Switch der Typ jeden Ports auf C-port umgestellt werden können, wichtig ist diese Einstellung damit die VLAN-Tags korrekt weitergeleitet und ausgewertet werden. (Trunk)

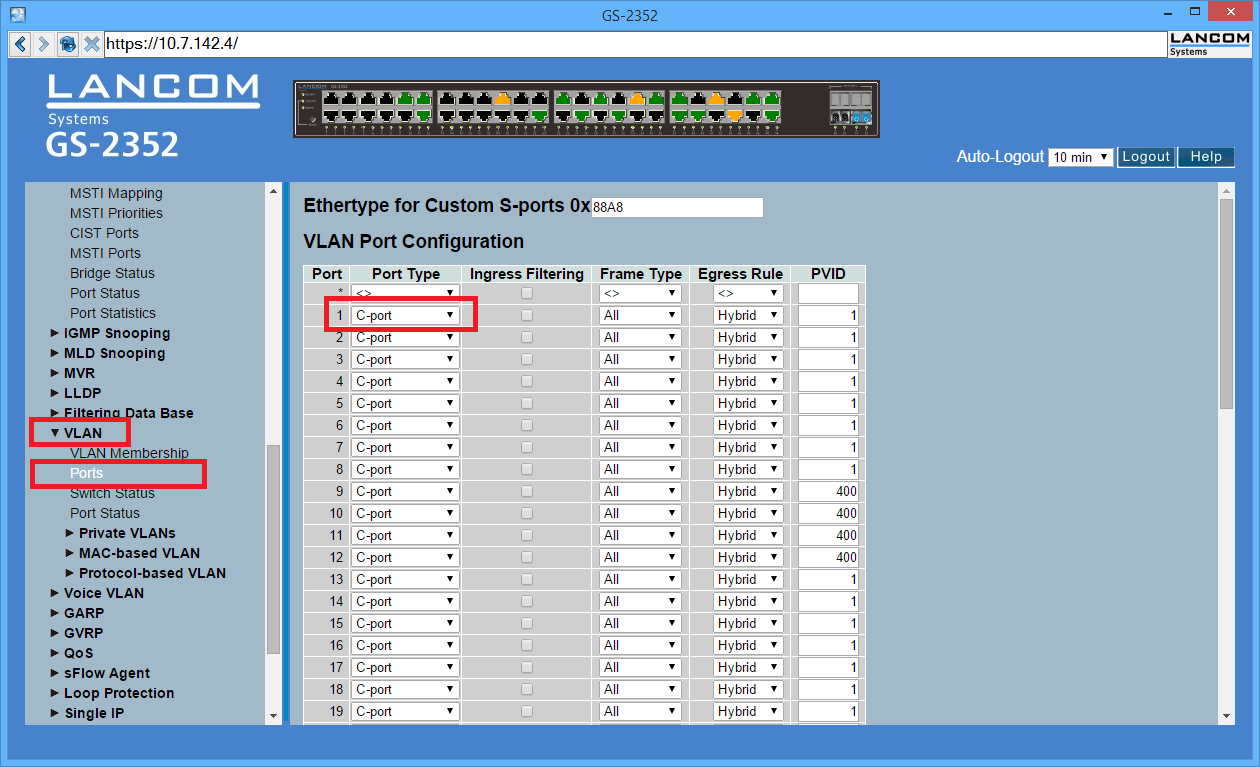

Abbildung 2: LANcom Switch VLAN-Port

3. Trunk/Hybrid/Access-Porteinstellung

Nun kann die Handhabung des Taggings und das physikalische VLAN (fest zugeordnete ohne Angabe vom Client) konfiguriert werden.

Notiz: Das PVID-Tag gibt also an welches VLAN immer ohne Tag funktionert, es seiden der Port ist ein Trunk-Port.

ACCESS-Port = nur das physikalische VLAN (PVID) wird bedient
HYBRID-Port = das physikalische VLAN sowie tagged-VLANs werden bedient
TRUNK-Port = alle Pakete werden für die Übertragung zu einem anderen Switch/Router getagged

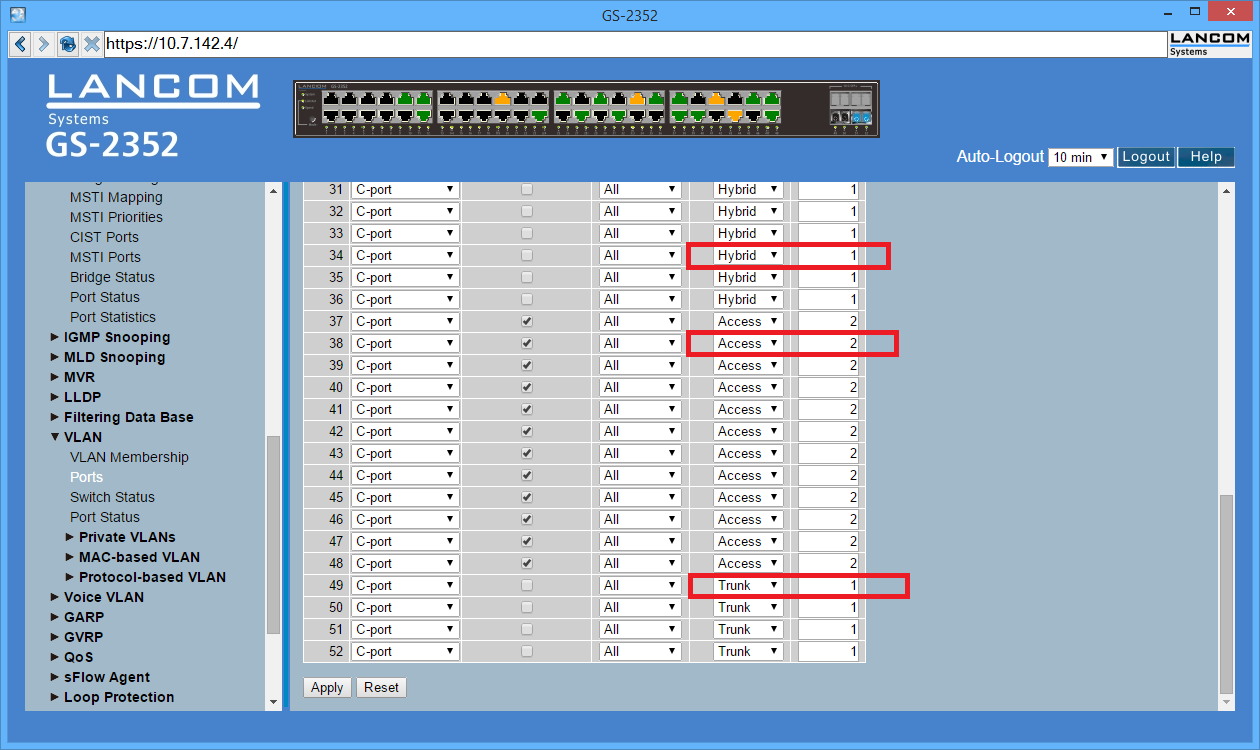

Abbildung 3: LANcom Switch VLAN-Tagging
